熱電対/被覆熱電対
FEPモールド型熱電対
ふっ素樹脂モールド型被覆熱電対
□-FFF（M）

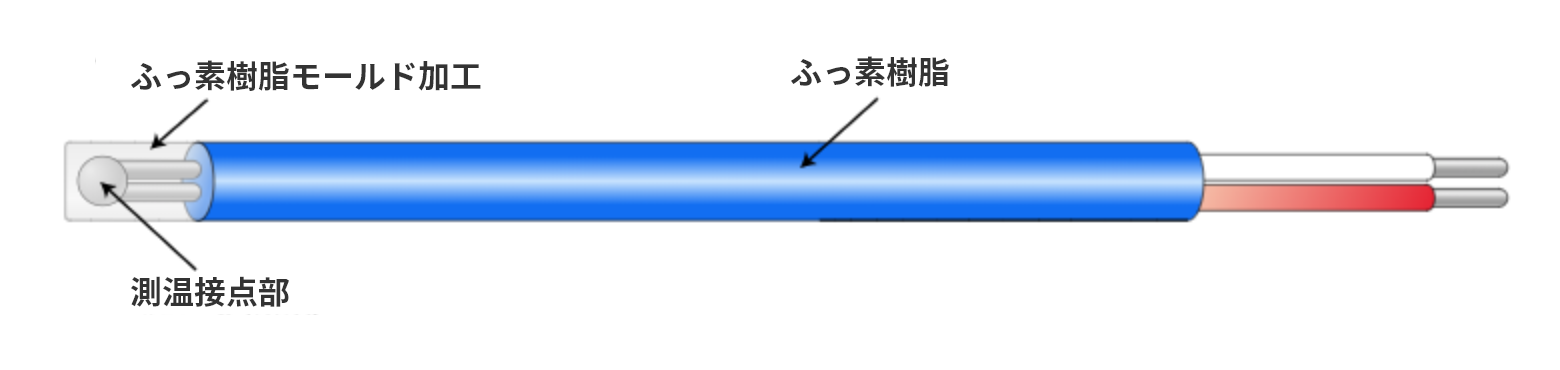

ふっ素樹脂モールド型被覆熱電対は、FEP被覆が施された被覆熱電対線の先端部に測温接点を設け、さらにその上に被覆材質と同じFEP樹脂でモールド加工を施した簡易的な被覆熱電対です。ふっ素樹脂モールド型被覆熱電対は、耐蝕性、気密性にも優れ、200℃までの様々な環境・雰囲気下でご使用頂けます。特に水中や土中、電気的に絶縁の必要な箇所、省スペースでの温度計測に非常に適しています。
用途
ふっ素樹脂モールド型被覆熱電対は、耐蝕性、気密性にも優れ、200℃までの様々な環境、雰囲気下でご使用頂けます。特に水中や土中、電気的に絶縁の必要な箇所、省スペースでの温度計測に非常に適しています。

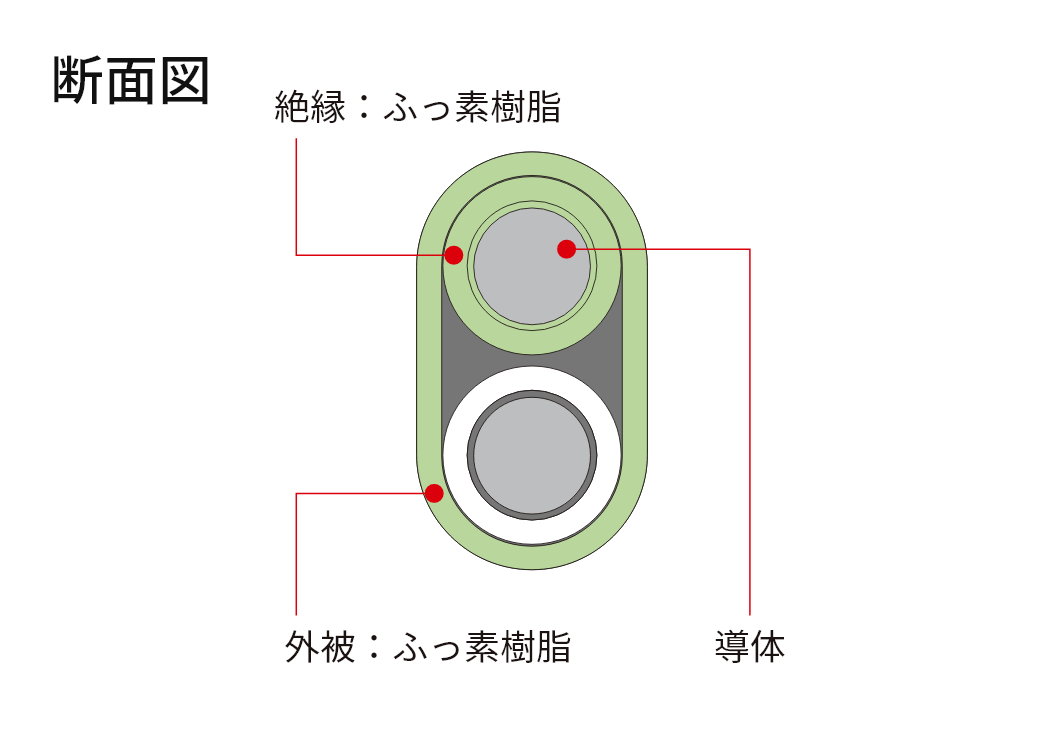

構造
| エレメント | K／T／J |
|---|---|
| 素線径 | 0.1mm／0.2mm／0.32mm／0.65mm |
| 被覆 | FEP樹脂【絶縁／外被】 |
| 測温接点部 | FEP樹脂モールド【半透明】 |
| 最高使用温度 | FEP【200℃】 |
記号説明
| 1 | 被覆熱電対（エレメント）の種類 | K／T／Jの3種類からご選定ください。 |
|---|---|---|
| 2 | 被覆の材料 | FEP（型式：FFF）になります。 |
| 3 | サイズ（素線径） |
熱電対種類（K） 0.1mm/0.2mm/0.32mm/0.65mmの4種類 からご選定ください。 熱電対種類（T） 0.1mm/0.2mm/0.32mm/0.65mmの4種類 からご選定ください。 熱電対種類（J） 0.32mm/0.65mmの2種類からご選定ください。 |
| 4 | 長さ | 全長−L（単位：mm）をご指定ください。 |
| 5 | 端末の形状 | Y端子付もしくは剥きだし（寸法指定可能）かをご指定ください。 |
