熱電対/被覆熱電対
圧接式熱電対
圧接式熱電対の種類
熱電対素線に被覆を行った被覆熱電対に保護管や取付金具を施し、安価を目的とした汎用型熱電対です。標準としてK、Jの2種類があり、挿入部の保護管の外径は4.0mmと4.8mmを標準としています。
-

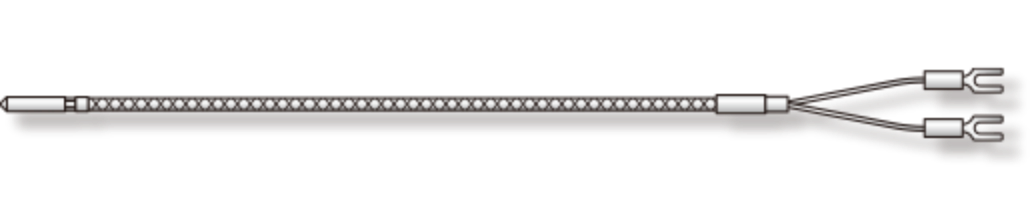

基本圧接式熱電対
FK1型
種類 サイズ(mm) 使用熱電対素線 K,J 0.65 1.0 先端保護管材料 SUS304 4.0 4.8 -

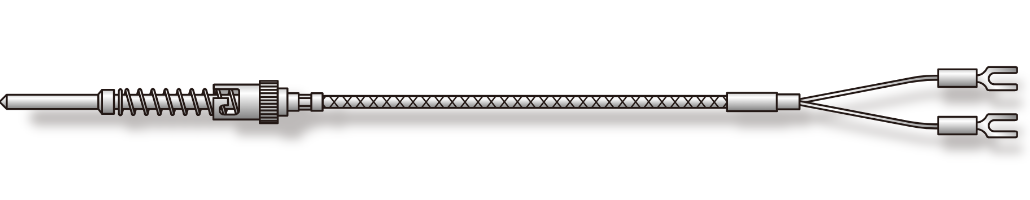

バヨネットキャップ付圧接式熱電対
FK2型
種類 サイズ(mm) 使用熱電対素線 K,J 0.65 1.0 先端保護管材料 SUS304 4.0 4.8 -

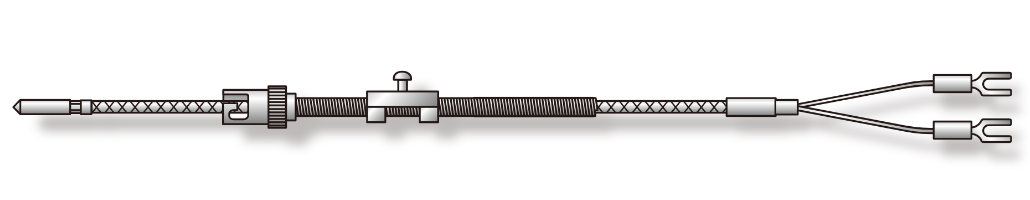

バヨネットキャップ付圧接式熱電対
FK3型
種類 サイズ(mm) 使用熱電対素線 K,J 0.65 1.0 先端保護管材料 SUS304 4.0 4.8 -

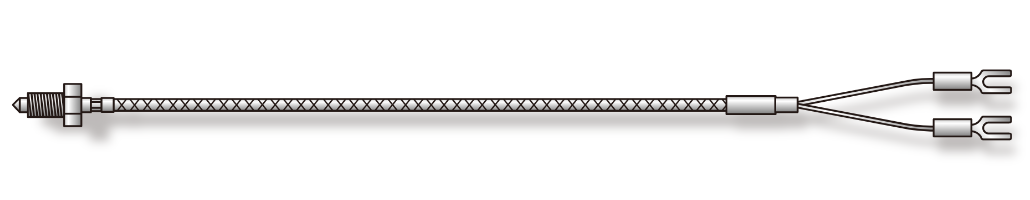

M6/M8 ネジ付圧接式熱電対
FK4型
種類 サイズ(mm) 使用熱電対素線 K,J 0.65 先端ネジ材料 SUS304 M6 M8 -

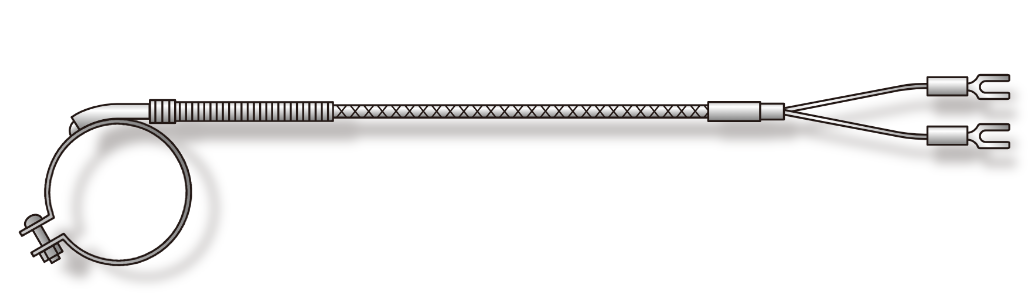

先端バンド付圧接式熱電対
FK7型
種類 サイズ(mm) 使用熱電対素線 K,J 0.65 先端バンド材料 SUS304 30/35/40 -

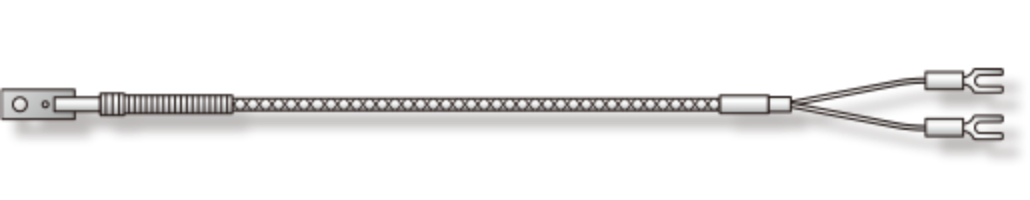

先端パッド付圧接式熱電対
FK8型
種類 サイズ(mm) 使用熱電対素線 K,J 0.65 先端パッド材料 BS 20X8
