熱電対/被覆熱電対
被覆熱電対線 /
測温接点加工品

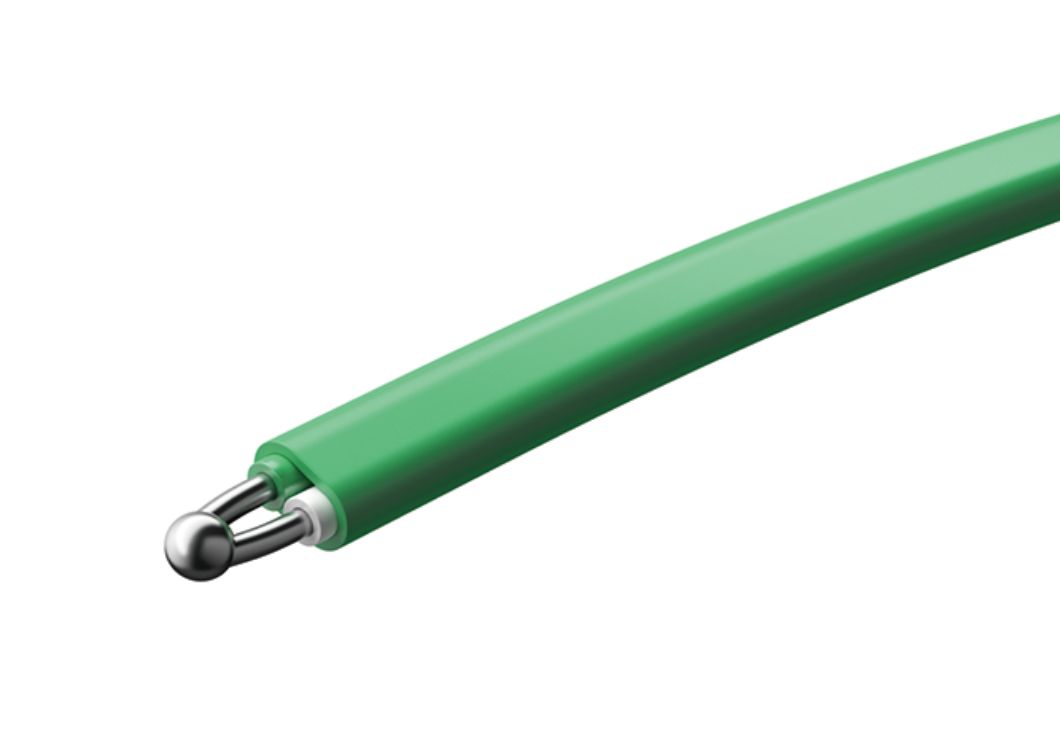

被覆熱電対線 /
測温接点加工品について
被覆熱電対線の先端素線を剥きだし、測温接点部を施した加工品での供給も対応しております。御発注の際には、熱電対種類、被覆材質、サイズ、全長長さ、端末形状等をご指定ください。
型式説明
HVVF（耐熱ビニル被覆）
対応可能な熱電対の種類・サイズ
| K | ー | 0.2 | 0.32 | 0.65 | ー |
| T | ー | 0.2 | 0.32 | 0.65 | ー |
GGBF（ガラス編組被覆）
対応可能な熱電対の種類・サイズ
| K | ー | ー | 0.32 | 0.65 | 1.0 |
| T | ー | ー | 0.32 | 0.65 | ー |
FFF（FEP ふっ素樹脂被覆）
対応可能な熱電対の種類・サイズ
| K | 0.1 | 0.2 | 0.32 | 0.65 | ー |
| J | ー | ー | 0.32 | 0.65 | ー |
| T | ー | 0.2 | 0.32 | 0.65 | ー |
PFAF（PFA ふっ素樹脂被覆）
対応可能な熱電対の種類・サイズ
| K | ー | 0.2 | 0.32 | 0.65 | ー |
| N | ー | ー | 0.32 | 0.65 | ー |
SSBF（シリグラス編組被覆）
対応可能な熱電対の種類・サイズ
| K | ー | ー | ー | 0.65 |
CCBF（アルミナ長繊維編組被覆）
対応可能な熱電対の種類・サイズ
| K | ー | ー | 0.32 | 0.65 | 1.0 |
リード線の端末形状はM4Y端子が標準です。その他端子、ブチ切り、剥き出しのみ等の際は、別途その旨明記願います。
1熱電対種類 |
2クラス |
3被覆材質 |
4サイズ |
5全長（L） |
6測温接点形状 |
7端末形状 |
|---|---|---|---|---|---|---|
| K J T E（※） N（※） |
1（クラス1） 2（クラス2） （新JISカラーの場合 のみ指定） |
HVVF（耐熱ビニル） GGBF（ガラス編組） FFF（FEPふっ素樹脂） PFAF（PFAふっ素樹脂） SSBF（シリグラス編組） CCBF（アルミナ長繊維編組） |
0.1 0.2 0.32 0.65 1.0 （対数は1Pのみ） |
任意の長さ （mmで指定） |
温接点 |
M4Y端子 M3Y端子 M4丸端子 M3丸端子 剥き出し（寸法指定） ブチ切り 各種コネクタ種類 |
※ E 及び N につきましては、ほとんどが特注対応になりますので、まずは各営業窓口までお問い合わせください。
